作者：無錫精質 發布時間：2024-04-15 08:13 瀏覽次數 :0

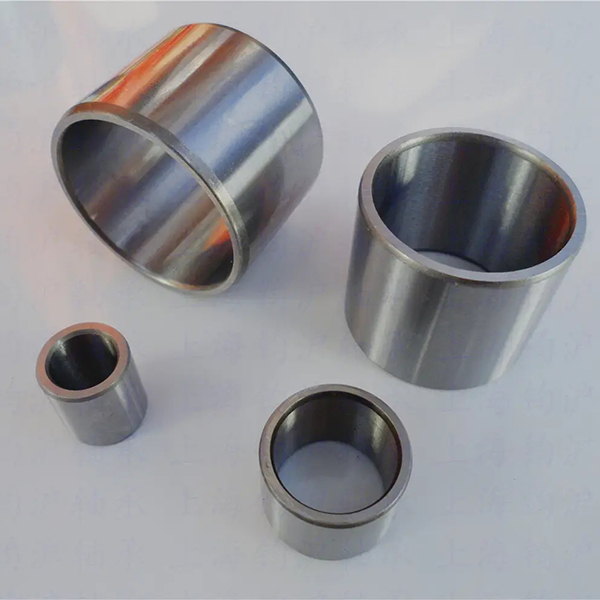

軸套是一種通常由金屬材料制成的機械零件，被廣泛應用于各種機械裝置中，其內部有一個軸向孔，容納軸，當軸與孔之間存在相對運動時，軸套起到減少直接摩擦和磨損的作用，保護軸和孔的連接部件，同時也減少了能量損耗和噪音，提高機械的使用壽命和性能。
【軸套檢測設備產品背景】
軸套是連接傳動裝置的關鍵部件，軸套的精度稍有偏差就會導致額外的加工，影響整臺機器的質量和壽命，軸套尺寸檢測可以確保配合精度、預防設備故障、提高設備性能以及優化生產流程，對于保障設備的穩定運行、提高生產效率、降低維護成本、增強企業核心競爭力具有重要意義
【軸套檢測設備檢測原理】
設備主要是通過工業CCD相機(德國Basler)，利用玻璃的高透光性，對工件輪廓拍照采圖，把采集到的產品圖片傳送到工業計算機，檢測軟件能夠精確識別并排出次品
【軸套檢測設備技術參數】
|
設備類型 |
全自動軸套檢測設備 |
|
適用產品 |
軸承外圈、軸套、銷軸類圓柱形產品 |
|
量?jī)x檢測精度 |
量?jī)x檢測精度：0.1um 重復檢測精度：≤1um. |
|
視覺檢測精度 |
檢測精度：±1s 高度檢測精度：±1s |
|
檢測類別 |
內孔、外徑、圓度、錐度、高度、稱重 |
|
設備效率 |
20-25件/min |
|
工藝流程 |

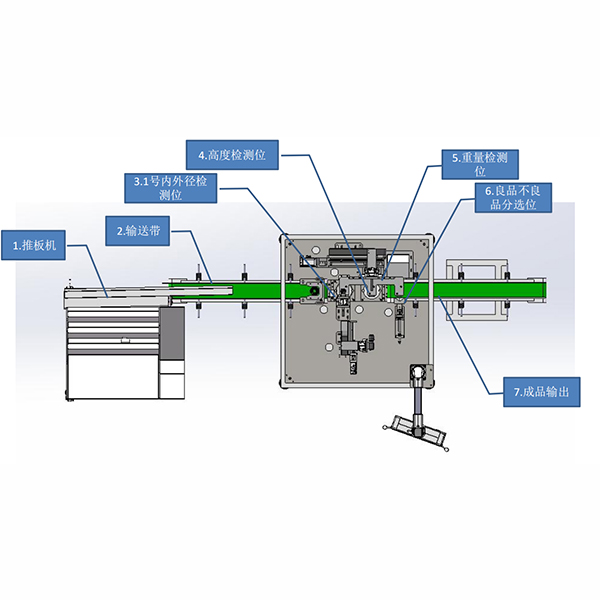

1.自動上料 2自動搬運 3自動檢測內徑、外圓、錐度、高度、稱重 4.不良品剔除 5.良品排料 |
|
控制系統 |
通訊電纜;三菱、信捷 電磁閥：亞德客、臺灣金器等 |
|
電控品牌 |
施耐德、德力西 |
|
進料系統 |
專用進料導軌，振動盤設備-套,自動補料儲料斗設備(選配) |
|
滿箱計數 |
自動計數-滿箱（可設定） |
|
電源電壓 |
220V, 50Hz |
|
額定功率 |
1kW |
|
設備重量 |
500kg |
|
設備尺寸 |
1200mm (長)×1000mm (寬)×1700mm(高) |

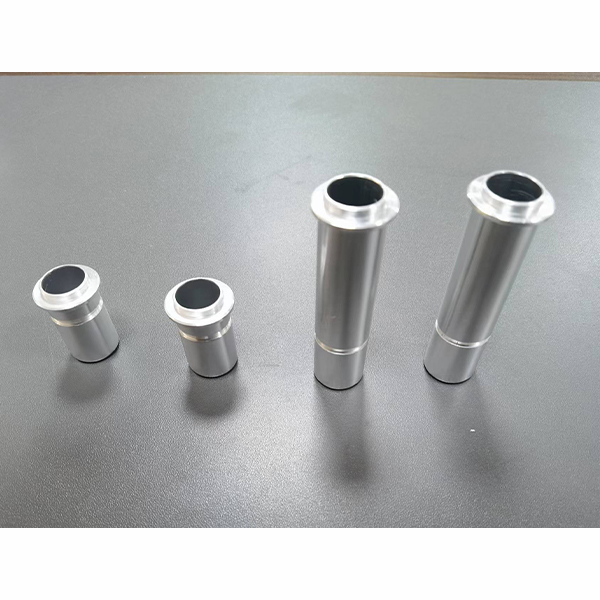

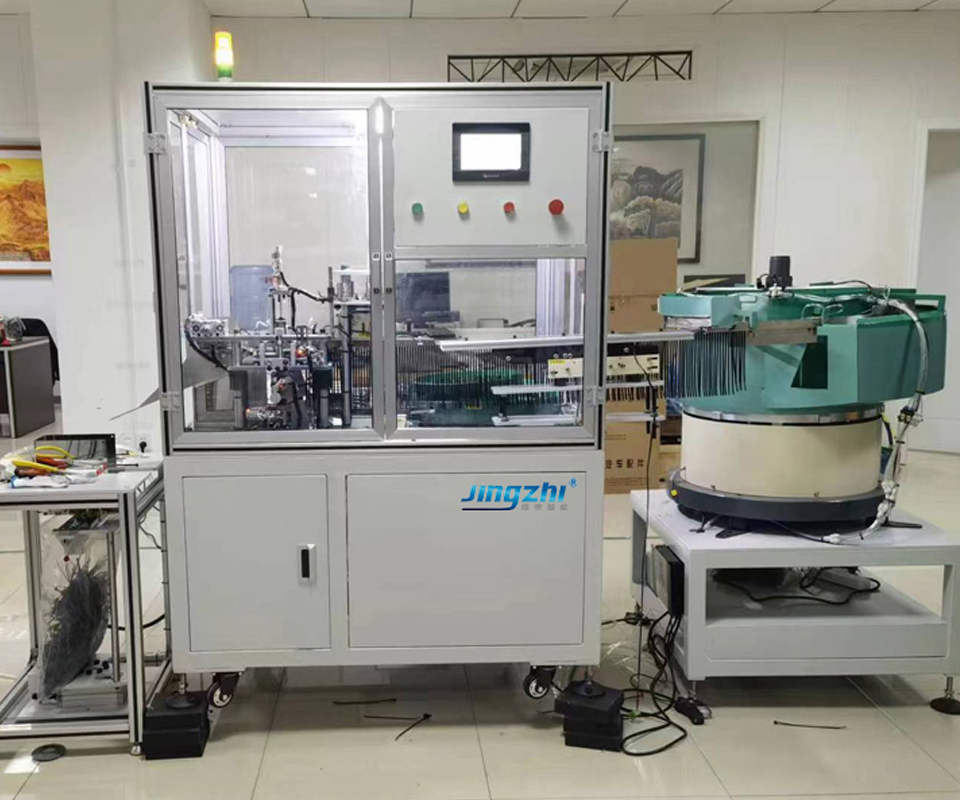

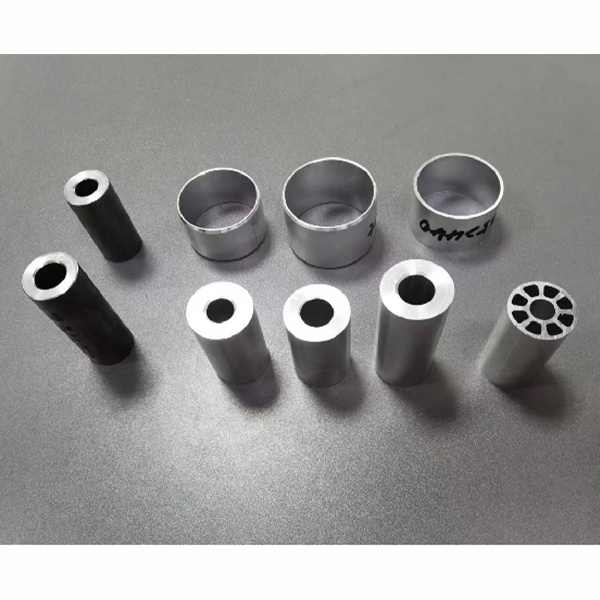

全自動軸套檢測設備可兼容檢測各種材質的圓柱形產品：各種材質的軸套、橡膠減震墊等
【產品優勢】
1、操作便捷，提高質檢效率：自主研發的軸套檢測設備，通用于各類軸套零件，實現自動上料，自動檢測，自動篩選的功能，提高檢測效率
2、優化人員配置：降低人力成本，切換產品可實現一鍵切換功能，不需人工調節視覺部分
3、把控產品質量：具備高速度和高精度的檢測能力，可以快速、準確地檢測出外觀缺陷，長時間內保持穩定的檢測性能，有助于確保產品質量和生產效率的穩定
4、通用性高:一臺設備可兼容尺寸相近的產品
5、提升企業形象：實現100%全自動化
